شیر اطمینان

شیر اطمینان چیست؟

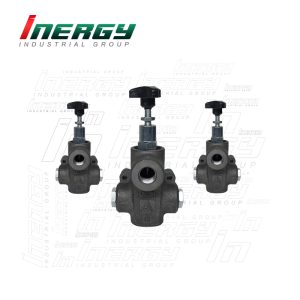

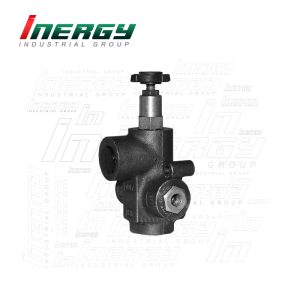

شیر ایمنی یا سیفتی ولو جهت تنظیم، کاهش و ثابت نگه داشتن فشار سیال خروجی شیر در خطوط انتقال، شبکه و توزیع حتی در صورت ایجاد نوسان در فشار ورودی سیال مورد استفاده قرار می گیرند. شیرهای اطمینان یا فشار شکن در دو نوع مکانیکی و پایلوت دار مورد استفاده می گیرند .

شیر اطمینان به صورت اتوماتیک و بدون کمک عملگرهای خارجی موجب تخلیۀ مقدار مشخصی از سیال شده تا از افزایش فشار بیش از مقدار تعیین شده جلوگیری کند و همچنین پس از بازگشت فشار به حالت طبیعی بسته گردد و از خروج بیشتر سیال جلوگیری نماید.

شیر اطمینان صنعتی توسط یک فنر بسته می شوند. این شیرها با رسیدن فشار پشت شیر به یک فشار استاتیکی مشخص عمل می کنند و به سرعت باز میشود و از مخزن های و سایر تجهیزات سیستم در معرض فشار در برابر فشار بیش از حد مجاز محافظت ‌می کنند. با مشخص بودن مساحت سطح مقطع و اندازه نازل می توان مشخص نمود که چه حجم سیال از شیر خارج خواهد شد. شیرهای اطمینان با آزاد کردن مقداری از سیال به بیرون از منطقه تحت فشار ایمن سازی را انجام می دهند. شیر اطمینان یا سیفتی ولو در جاهایی که حداکثر فشار کاری به وجود می آید نصب می گردد. در سیستم های تولید بخار شیرهای اطمینان برای جلوگیری از افزایش فشار بر روی بویلر ها نصب میشود‌.

همچنین شیر اطمینان صنعتی یا سیفتی ولو معمولاً برای سیالات تراکم پذیر نیز به کار می روند. عمده ی کاربرد شیر اطمینان درون سیستم های گرمایشی می باشد. با گرم شدن سیال حجم آن افزایش یافته و در نتیجه فشار آن نیز افزایش می یابد. برای حفاظت و ایمنی افراد همچنین تجهیزات لازم است که فشار اعمال شده از سیستم خارج گردد. از موارد استفاده این شیرها می توان به موتورخانه، انواع سیستم های گرمایشی از قبیل پکیج، آبگرمکن، پمپ آب، خطوط لوله صنعتی را نام برد.

سیفتی ولو

در صنایع، مخازن و تجهیزات تحت فشار باید به وسیله شیر اطمینان محافظت شوند. شیر اطمینان یا شیر ایمنی را باید به نحوی انتخاب نمود که در صورت افزایش فشار تعادل در مخزن عملگر شیر اطمینان باز شده و مقادیر اضافی سیال را خارج نماید. در مواردی که تجهیزات علاوه بر عدم تعادل فشار در شرایط کاری، در معرض خطرات آتش سوزی یا انفجار باشند، این شیرها طوری انتخاب می گردند که نه تنها در فشار معینی باز گردند بلکه ظرفیت آن را داشته باشند که مقدار اضافی سیال داخل مخزن را که در اثر حرارت تغییر حالت داده است به بیرون تجهیز انتقال دهد. شيرهاي اطمينان بوسيله آزاد كردن مقداري از سيال به واحد (يا به درون خطوط) عمليات ايمن سازي را انجام مي دهند.

ضمنا باید به اینکه نیز توجه داشت که اصطلاح Safety Valve در اروپا معادل Safety Relief Valve یا Pressure Relief Valve در آمریکا است و لغت Safety Valve در آمریکا اصطلاحا به شیر اطمینان Full-Lift در اروپا اطلاق می شود.

شیرهای ایمنی

شیرهای اطمینان در فشاری در حدود ۱۰% بیش از فشاری که مخزن باید نگه دارد و یا در بالاترین فشاری که مخزن می تواند تحمل کند طراحی می شوند. در مخازن ضد انفجار، فشار مخزن نباید از ۲۰% فشار طراحی بالاتر برود.

استـاندارد API 520 Part 1 به بررسی نحوه انتخاب، محاسبه سایز، نحوه نصب تجهیزات فشار شکن در صنایع مرتبط با نفت و گاز و پالایشگاه ها می پردازد.

محدودیت فشار در این موارد معمولاً ناشی از فشار قابل تحمل تجهیزات، لوله ها و دستگاه ها و یا محصولات تولیدی و همچنین مسائل مرتبط با حفظ ایمنی افراد می باشد که اصطلاحاً به محدوده فشار کارکرد امن معروف است.

چگونگی باز شدن شیرهای اطمینان و مشخصات کاری آن ها ارتباط مستقیم با نحوه طراحی قطعات داخلی شیر دارد. در اغلب موارد این طراحی طوری انجام می شود که پس از باز شدن شیر اطمینان در اثر ازدیاد فشار، این عمل به سرعت تشدید شده تا زمانی که شیر کاملاً باز گردد.

تعریف شیر اطمینان یا سوپاپ اطمینان در استاندارد DIN3320 و BS 6759

شیر اطمینان شیری است که به صورت اتوماتیک و بدون کمک هر گونه انرژی خارجی موجب تخلیۀ مقدار مشخصی از سیال شده تا از افزایش فشار، بیش از مقدار تعیین شده جلوگیری کند و همچنین پس از بازگشت فشار به حالت طبیعی، بسته شده و از خروج بیشتر سیال جلوگیری کند.

استانداردهای شیر اطمینان

استانداردهای طراحی شیرهای اطمینان با توجه به نوع کاربری

  • API RP 520
  • API RP 521
  • IPS-G-ME-250(2)
  • API 527
  • API RP 576

انواع شیر اطمینان براساس نوع سیال

  • شیرهایی که روی محفظه و دستگاه های محتوی گاز نصب می شوند و بنام Safety Valve نامیده می شوند .
  • شیرهایی که روی محفظه و دستگاه های محتوی مایع نصب می شوند بنام Relief Valve نامیده می شوند.
  • شیرهایی که بر روی منابع و دستگاه های محتوی گاز و مایع نصب می شوند و بنام Safety Relief Valve نامیده می شوند.
سیفتی ولوها

علل افزایش بیش از حد فشار

  • عملکرد نامناسب و یا خرابی شیرهای تقلیل فشار
  • نقص در سیستم خنک کننده و ایجاد تبخیر و انبساط سیال
  • جریان ناخواسته سیال توسل شیرهای قطع و وصل
  • قطع نیروی الکتریسیته یا هوای فشرده به سیستم های کنترل
  • آسیب دیدگی لوله های مبدل حرارتی
  • واکنش های شیمیایی درون سیستم
  • افزایش بیش از حد حرارت
  • بسته شدن مجرای تخلیه
  • تغییرات دمای محیط
  • آتش سوزی.

نحوه عملکرد شیر اطمینان

شیر اطمینان به دلیل تامین و افزایش ایمنی از تجهیزات ویژه و ایمن سیستم پایپینگ به شمار می آید. شیرهای اطمینان به نوعی طراحی شده که با سیالات مختلف اعم از آب، بخار، گاز و یا هوای فشرده سازگاری داشته و مورد استفاده قرار می گیرد. محدودیت فشار در این تجهیزات به طور عمده ناشی از فشار قابل تحمل لوله ها، اتصالات و دستگاه هاست که به محدوده فشار کارکرد امن و یا در استاندارد SOL/P نامیده می_ شود.

نحوه عملکرد شیر اطمینان به این صورت است که در اثر افزایش فشار درون سیستم، به طور اتوماتیک و براساس نوع ساختار شیر اطمینان، به سرعت وارد عمل شده و باز می گردد و از این طریق از ترکیدگی لوله ها و آسیب به تجهیزات ممانعت بعمل می آید.

پارامترهای انتخاب و نحوه عملکرد شیر اطمینان

عملکرد شیر اطمینان

تنظیم فشار Set Point

با هدف اطمینان از عملکرد صحیح شیر، با کمترین میزان صدا و کاهش صدمات احتمالی نقطه عملکرد و باز شدن ولو، تنظیم فشار صورت می پذیرد. نقطه ی در نظر گرفته شده نباید بیشتر از محدوده فشار کارکرد ایمن (SOL/P) و یا در وضعیت کمتر تنظیم گردد و در حد نرمال و استاندارد تعیین شده، تنظیم می گردد. تنظیم فشار از این جهت حائز اهمیت است که در صورت خطا نه تنها هیچ مزیتی نداشته، بلکه در مواقع غیر ضروری نیز باز شده و موجب افزایش استهلاک و خرابی شیر اطمینان می گردد.

بالاترین فشار Over Pressure

در این حالت فشار بالاتر از حد مجاز و نقطه تنظیم است و مقدار آن بیش از کاربرد و استانداردهای تعریف شده می باشد. در این وضعیت شیر اطمینان به صورت کاملا باز قرار می گیرد و حداکثر ظرفیت تخلیه خود را دارا می باشد. بر اساس استاندارد BS 5500 این مقدار اختلاف فشار، در خصوص سیستم های بخار و گاز برابر حداکثر ۱۰% درصد فشار تنظیمی شیر اطمینان در نظر گرفته شده است. شیرهای اطمینان در فرآیندهایی که ممکن است در اثر ازدیاد فشار به محصول و یا تجهیزات خسارتی وارد شود از بروز این خسارات جلوگیری می کنند.

پایین ترین فشار Blow Down

پایین ترین فشار مربوط به زمانیست که فشار پایین تر از نقطه استاندارد و تعیین شده باشد. مقادیر استاندارد کمتر از 10% است که نسبت به نوع سیستم متغییر بوده و مقادیر کمتر نیز گاهی تنظیم می گردد. این حالت به منظور بسته شدن کامل شیر اطمینان و پس از باز شدن، برگشت سیستم به حالت نرمال و عادی لازم می باشد. این وضعیت به Reset Differential نیز شناخته می شود.

مقادیر Over pressure و Blow down بسته به نوع سیستم طراح متغیر بوده و به طور مثال می تواند به ترتیب ۳% و ۴% انتخاب گردند.

فشار اطمینانی Shut-off Margin

هنگامی که فشار کاری سیستم و نقطه تنظیم شیر اطمینان به هم نزدیک باشند. علاوه بر در نظر گرفتن تغییرات فشار احتمالی سیستم که در بالا عنوان گردید فشار اطمینانی نیز به عنوان تضمین و اطمینان یافتن از بسته ماندن کامل شیر در فشار کاری سیستم اضافه می گردد که معمولاً حدود 0.1 بار است.

فشار تنظیم Set pressure

فشار تنظیم، فشار نسبی ورودی به شیر ایمنی است که در شیر تطمینان برای باز شدن دریچه فشار تنظیم میشود.

فشار پشتی Back Pressure

فشار خطوط خروجی شیر اطمینان می تواند توسط یک لوله به هوای آزاد یا اینکه به یک خط دیگر هدایت گردد. این فشار خط خروجی به Black Pressure موسوم است.

فشار پشتی ساختاری Build-Up Back Pressure

افزایش فشار در خطوط در اثر جریان سیال ناشی از باز شدن شیر اطمینان را فشار پشتی ساختاری می گویند.

فشار انباشتگی Accumulation Pressure

فشار انباشتگی به افزایش فشار از مقدار MWAP یک مخزن که باعث تخلیه فشار از تجهیزات ایمنی فشار می گردد گفته می شود و بر حسب واحد یک درصد بیان می شود. بیشترین مقدار مجاز برای آن توسط کدهای کاربردی برای حوادث در حین کار و انفجاری بیان میشود.

فشار باز شدن Opening Pressure

فشار بار شدن، فشار استاتیکی در ورودی شیر است که موجب باز شدن شیر بسته می گردد.

فشار بسته شدن Closing pressure

فشار بسته شدن، فشار استاتیکی در ورودی شیر است که منجر به بسته شدن مجدد یک شیر اطمینان باز می‌گردد.

اجزاء شیر اطمینان

اجزای شیر اطمینان

معرفی انواع شیر اطمینان

تقسیم بندی شیر اطمینان براساس طراحی کلی

  • شیرهای حساس در برابر فشار
  • شیرهای حساس در برابر فشار و دما
انواع شیر ایمنی

انواع شیر اطمینان یا سیفتی ولو

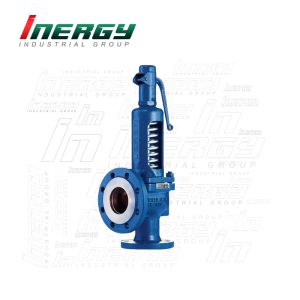

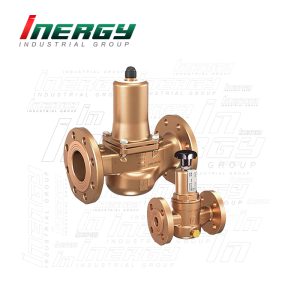

شیر اطمینان فنردار

ساختار شیر اطمینان فنردار به این صورت است که روی صفحه دریچه آن فنری تعبیه شده و به وسیله مهره ای که در بالای فنر وجود دارد می توان فشار روی دریچه مخزن را تا محدوده ایمنی مورد نظر تنظیم کرد.

شیر اطمینان وزنه ای

ساختار این نوع از شیرهای اطمینان به این صورت است که فشار درون مخزن توسط نیروی وزن های موجود روی دریچه مخزن تا محدوده ایمنی مجاز موردنظر قابل تنظیم می باشد.

شیر اطمینان با فنر و دیافراگم

این شیر اطمینان برای کنترل مواد و سیالات در مخزن استفاده می‌شود و هم زمان می‌توان فشار و سطح مایع درون مخزن را به خوبی کنترل کند.

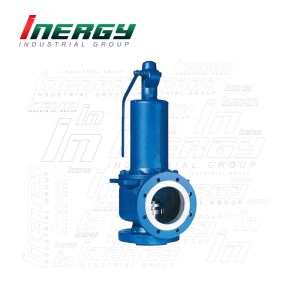

شیر اطمینان Spring Loaded

این نوع شیر اطمینان از یک ورودی یا نازل بر روی سیستم تحت فشار نشده، یک دیسک برای جلوگیری از عبور جریان در شرایط عملیاتی نرمال، یک فنر برای بسته نگه داشتن دیسک و یک بدنه برای نگهداشتن اجزای شیر در کنار هم تشکیل شده است. نیروی فنر برای میزان فشاری که در آن شیر باز خواهد شد قابل تنظیم می باشد. زمانی که فشار درون سیستم شروع به بالا رفتن کند اگر نیروی حاصل از فشار سیال از نیروی فنر بیشتر شود دیسک بالا می‌رود و سیال تخلیه شده و فشار کاهش می یابد. توجه داشته باشید بیشتر شیرهای ایمنی فشار دارای یک محفظه کنترل ثانویه یا یک محفظه نگهدارنده برای تقویت نیروی وارد به فنر می باشند.

شیر اطمینان Safety valve (SV)

این شیر اطمینان را برای حفاظت از تأسیسات تحت فشار حاوی گاز نصب می شود که با استفاده از فشار استاتیک ورودی عمل می‌کنند و با باز شدن سریع و عمل کردن ضربه ای های سیال را تخلیه می کنند و باعث کاهش تا رسیدن به فشار مجاز می شوند. عمدتأ در وضعیت کاملا باز همراه با صدا عمل تخلیه را انجام می دهند و عملکردی فنری دارند.

شیر ریلیف ولو Relief valave (RV)

این شیر اطمینان در سیستم های اتوماتیک و توسط فشار استاتیک در مخزن پر از مایع بکار گرفته می شوند و با افزایش فشار وارد عمل می شوند و عملکردی فنری دارند.

شیر اطمینان ریلیف ولو یا فشار شکن Safety Relief valave (SRV)

سیستمی اتوماتیک است که فشار استاتیک روی سیال مایع و گاز را تخلیه می کند و عملکرد فنری دارد. با باز شدن سریع یا عملکرد ضربه‌ای و یا باز کردن متناسب با افزایش فشار بیشتر از فشار عملیاتی مجاز براساس کاربرد عمل می کند و برای هر شیار سیال تراکم پذیر مورد استفاده قرار گیرد.

شیر اطمینان ریلیف با عملکرد پایلوتی (POSRV)

این شیر اطمینان فرمانی از راه دور از طریق پایلوت دریافت می کنند و فشار استاتیکی داخل تجهیزات حفاظتی را تخلیه می کنند.

شیر اطمینان کم فشار Low Pressure Safety valve (LPSV)

این شیر اطمینان سیستمی اتوماتیکی است و زمانیکه تفاوت فشار در اتمسفر محیطی و خطوط لوله وجود دارد، فشار استاتیکی روی گاز را تخلیه می کند. LPSV عملکرد فنری یا بارگذاری دارند.

شیر اطمینان فشار وکیوم یا خلاء Vacumm Pressure Safety valve (VPSV)

این شیر اطمینان در هنگامی که افت فشار بین فشار خط لوله و فشار محیطی، منفی و یا نزدیک فشار اتمسفر باشد کاربرد دارد و این سیستم اتوماتیک فشار استاتیک روی گاز را تخلیه می کند. VPSV عملکرد فنری یا بارگذاری دارند. شیر ایمنی خلاء برای جلوگیری از ایجاد خلا در داخل مخازن و لوله ها بر روی آن ها به صورت عمودی نصب میشود. این شیر باید تا حد امکان نزدیک مخزن یا مستقیماً بر روی نازل مخزن تحت فشار و یا بر روی اتصالی نزدیک جریان سیال و بدون مانع بین مخزن و شیر نصب گردند. این شیر اطمینان هرگز نباید بر روی اتصالی نصب شود که قطر داخلی آن کمتر از اتصال ورودی شیر است.

شیر اطمینان وکیوم یا خلاء کم فشار Low Vacumm Pressure Safety valve (LVSPV)

این شیرآلات سیستم اتوماتیکی است که فشار استاتیک روی گاز را تخلیه می کند. این شیر زمانی استفاده می شود که اختلاف فشار کم، منفی یا مثبت و نزدیک به فشار اتمسفر باشد. LPSV عملکرد فنری یا بارگذاری دارد.

انواع سیفتی ولو

انواع شیر اطمینان براساس آلیاژ

  • کاست ایرون (چدنی)
  • کربن استیل فولادی (A105)
  • استنلس استیل (304L-316L)
  • آلیاژی (F11-F22-LF2)

انواع جنس بدنه شیر ایمنی

  • ASTM A182 F11
  • ASTM A182 F22
  • ASTM A182 LF9
  • ASTM A182 F5A,F5
  • ASTM A217 C12
  • ASTM A217 WC6
  • ASTM A350 LF3
  • ASTM A350 LF3
  • ASTM A352 LC3

انواع شیر اطمینان براساس فشار کاری

  • کلاس150
  • کلاس 300
  • کلاس600
  • کلاس 900
  • کلاس 1500
  • کلاس PN 10
  • کلاس PN 16
  • کلاس PN 25
  • کلاس PN 40

انواع شیر اطمینان براساس کانکشن یا اتصالات

  • دنده ای
  • فلنج دار
  • ساکت ولد
  • بات ولد
اتصال شیر ایمنی

برترین برندهای شیر اطمینان

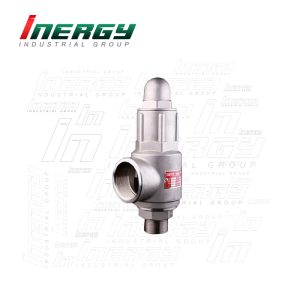

  • های سک HISEC

  • دانفوس Danfuss

  • اسپیراکس سارکو Spirax Sarco

  • اس لاک S-Lok

  • سوکلا Socla

  • سامسون Samson

  • کیتز Kitz

  • ای آر آی A.R.I

  • هانیول Honeywell

  • پنت ایر Pent Air

  • پترو ولو Petro Valve

  • است سیفتی ولو Ast Safety Valve

لوگو شرکت کیتز
لوگو شرکت اسپیراکس سارکو
لوگو شرکت ای آر آی ولو
لوگو شرکت اس لاک
لوگو شرکت هانیول
لوگو شرکت سامسون
لوگو شرکت دانفوس
لوگو شرکت پترو ولو
لوگو شرکت سوکلا
لوگو شرکت پنت ایر
لوگو شرکت ای اس تی
لوگو شرکت های سک

اینرژی ؛ بهترین سایت خرید و فروش شیر اطمینان

رویکرد تخصصی و صنعتی اینرژی در ارائه تجهیزات پایپینگ و لوله کشی صنعتی بر این است تا طیف وسیعی از انواع شیر اطمینان (Safety Valve) و بهترین شیر ایمنی و اطمینان موجود در بازار را در حوزه های مختلف صنعتی گردآوری نموده تا همواره فرصتی مناسب برای مقایسه و خرید اینترنتی شیرآلات فراهم گردد. کارشناسان پشتیبانی همواره در فرایند خرید آنلاین شیر اطمینان یا سیفتی ولو برای انتخاب مناسب و مقرون به صرفه و مشاوره تخصصی محصولات در کنار شما خواهند بود. همچنین جهت خرید محصولات مرتبط با شیرآلات صنعتی به سایت اینرژی مراجعه فرمایید. برای ارتباط مستقیم با مشاوران فنی شرکت با شماره های ثابت 88522276 _ 86121894 و شماره همراه 09912055724 تماس حاصل فرمایید.

همچنین شرکت اینرژی از تمام تولید کنندگان و تامین کنندگان تجهیزات پایپینگ و انبار داران تجهیزات استوک دعوت به همکاری می نماید.
