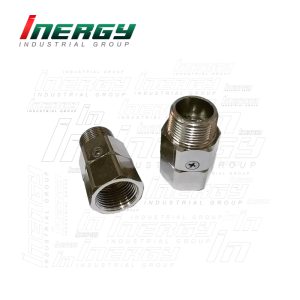

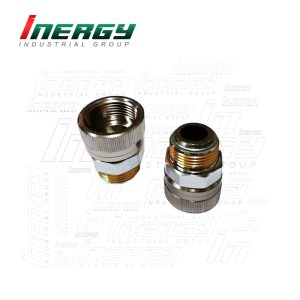

مفصل یا اتصال هرزگرد، نوعی مفصل با چرخاننده بسته است که برای ایجاد و اجازه حرکت چرخشی بین دو قسمت نسبت به هم استفاده می شود. در واقع اتصالات چرخشی در سیستم های هیدرولیکی و پنوماتیکی که نیاز به چرخش پیچشی بین خطوط انتقال سیال دارند، استفاده می شود و می توانند یک چرخش 360 درجه ای را در یک، دو یا سه صفحه ارائه کنند و معمولا از مواد آهنگری ساخته می شوند.
شیر های هرزگرد، اجزای مکانیکی دقیقی هستند که برای اتصال بین لوله های ثابت (یا شلنگ ها) و بخش های دوار ماشین آلات مورد استفاده قرار می گیرند و وظیفه انتقال مواد گازی، مایع یا نیمه جامد را بین دو بخش اتصال بر عهده دارند. این اتصالات به شلنگ ها اجازه می دهند که به منظور کاهش تنش های مکانیکی ناشی از خم شدن، کشش و پیچش، چرخش کنند. در واقع این شیر های هرزگرد یا به عبارتی اتصالات چرخشی، یک آب بندی و اتصال محکم بین قسمت های ثابت و دوار منیفولد حاوی سیال ایجاد می کنند ولی امکان چرخش نسبی بین دو نیمه را حفظ می کنند.

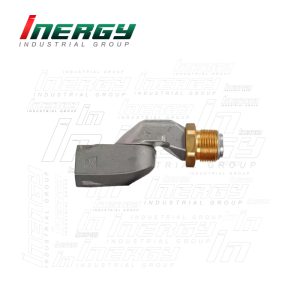

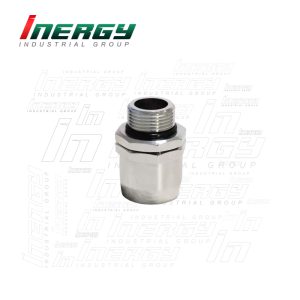

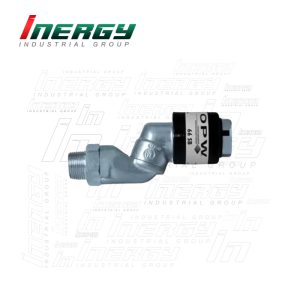

این شیر ها اغلب بین انتهای شلنگ و نازل دیسپنسر سوخت وصل می شوند تا بتوان آن را در جهت صحیح چرخاند، با این حال می توان این شیر ها را در جاهای دیگری مثل انتهای شلنگ و کنار پمپ و غیره نیز در شرایط خاص، متصل کرد.

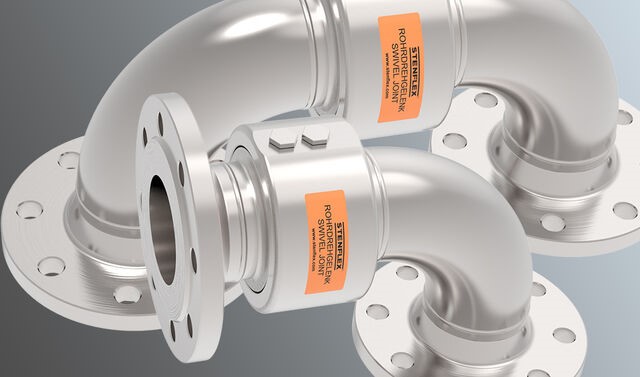

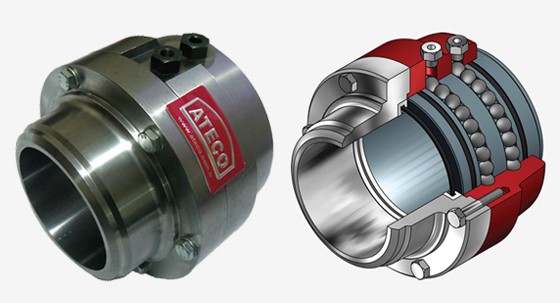

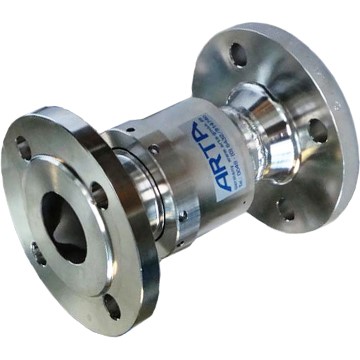

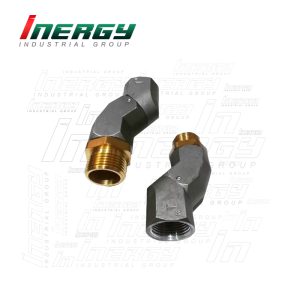

برخی از هرزگرد ها از بلبرینگ ها برای توزیع بهتر بار و آب بندی های فنری به منظور کاهش گشتاور کششی استفاده می کنند، ولی در حالت کلی سه نوع مفصل هرزگرد بر اساس محل قرار گیری اتصالات دو سر نسبت به هم داریم که این سه دسته عبارتند از:
فضای موجود و مسیر یابی خطوط انتقال سیال، تعیین کننده نوع مفصل چرخشی مناسبی است که باید استفاده شود.
در واقع این نوع مفصل ها، در صنایع بسیار پر کاربرد هستند و به صورت کلی هرجا که نیاز باشد دو جزء یا قسمت یک ماشین یا خط لوله در عین اتصال، نسبت به هم حرکت چرخشی نیز داشته باشند، از این مفاصل استفاده می شود. از جمله صنایع پر کاربرد این مفاصل می توان به موارد زیر اشاره نمود:
در انتخاب شیر های هرزگرد مناسب، پارامتر های زیادی مثل سایز، شعاع دهانه شیر، دمای کاری، فشار کار سرد مکانیکی، گشتاور و اتصالات حائز اهمیت هستند که باید به آنها توجه نمود:
انواع شیر هرزگرد برای فضاهای کاری متنوع و با اهداف گوناگون جهت عبور سیالات طراحی شده‌اند. قاعدتاً برای تکمیل پروژه به هر نوع شیر هرزگردی نیاز ندارید، بلکه باید شیری با مشخصه فنی، سایز و متریال ایده‌آل پروژه را تهیه کنید. در هنگام خرید شیر هرزگرد از نکته‌های فنی جدول زیر استفاده کنید:
جدول معرفی نکات مهم فنی در انتخاب هرزگرد مناسب
| پارامتر فنی | گزینه‌های موجود در بازار | توضیحات و نکات کلیدی |
|---|---|---|
| نوع محیط عبوری | بخار آب سرد یا داغ انواع روغن گازهای انفجاری هوا روغن هیدرولیک | جنس بدنه، سیل‌ها و یاتاقان‌های شیر باید با محیط عبوری از نظر شیمیایی سازگار باشند. همچنین تحمل حرارتی محیط را داشته باشند. |
| تعداد مسیرهای شیر | تک مسیر (Single Flow) دو مسیر (Dual Flow) چند مسیره (Multi Flow) | تک مسیره متداول‌ترین نوع است. اما برای انتقال همزمان دو سیال مجزا مانند بخار و یا کندانس با حالت ورود و بازگشت سیال از شیر چند مسیره تهیه کنید. |
| نوع اتصالات (Ports) | رزوه نری (Male Thread) رزوه مادگی (Female Thread) فلنچ (Flange) جوش (Welded) | مطمئن شوید که سایز و استاندارد رزوه از نظر متریک با سیستم لوله کشی پروژه همخوانی دارد. برای فشار پایین مدل‌های رزوه‌ای و فشار بالا مدل‌های فلنچی و جوش مناسب هستند. |
| سایز اتصالات (Port Size) | از اینچ الی 4 اینچی و بیشتر | سایز را براساس دبی مورد نیاز انتخاب کنید. |
| محدوده فشار کاری (Pressure Rating) | قابلیت کار در محدوده از خلاء (فشار صفر) الی bar ۲۰۰ و بالاتر | فشار کاری شیر هرزگرد باید از حداکثر فشار داخل سیستم بالاتر باشد. |
| محدوده دمای کاری (Temp Rating) | قابلیت کار از دماهای خیلی پایین تا حداکثر ۳۰۰ درجه سانتیگراد برای بخار داغ | افزایش دما از عمر سیل‌های شیر می‌کاهد. برای سیستم‌های خیلی داغ از شیرهای هرزگرد با سیل‌های گرانیتی استفاده کنید. |
| جنس بدنه (Housing Material) | فولاد کربن فولاد ضد زنگ ۳۰۴ و ۳۱۶ برنجی چدنی | از شیر با بدنه فولاد ضد زنگ برای محیط‌های خورنده یا صنایع غذایی و دارویی استفاده کنید. شیر هرزگرد با بدنه برنجی برای کاربردهای سبک و کم فشار مناسب است. |
| جنس سیل (Seal Material) | EPDM مناسب آب و بخار با دمای متوسط NBR مناسب روغن و سوخت FKM (ویتون) مناسب فشار و دمای بالا گرانیت برای دماهای خیلی بالا PTFE (تفلون) برای سیالات خورنده | انتخاب جنس سیل مهمترین عامل در عمر مفید و عملکرد صحیح شیر هرزگرد است. |
| استانداردها | ISO 9001 FDA (صنایع غذایی) ROHS (عدم استفاده از مواد مضر) | شیر هرزگرد با استاندارد مورد نیاز پروژه را تهیه کنید. |
یکی دیگر از مهمترین فاکتور های انتخاب شیر های هرزگرد، جنس آنهاست. این شیر ها می توانند از جنس آلومینیوم، برنز، برنج، فولاد مید، چدن داکتیل یا فولاد ضد زنگ ساخته شوند. تمامی جنس های گفته شده برای سیال گازوئیل مناسب است ولی اگر، از سیالاتی نظیر آب، ادبلو یا مواد شیمیایی دیگر استفاده می شود، بهتر است که از فولاد ضد زنگ استفاده شود. همچنین برای آب بندی این شیر ها نیز از موادی همچون، نیتریل، فلوئورالاستومر، PTFE و DuPont استفاده می شود.
رویکرد تخصصی و صنعتی مجموعه اینرژی در ارائه تجهیزات جایگاه سوخت بر این است تا طیف وسیعی از انواع شیر هرزگرد (Swivel Joint) و بهترین شیر هرزگرد موجود در بازار را در حوزه های مختلف صنعتی گردآوری نموده تا همواره فرصتی مناسب برای مقایسه و خرید اینترنتی شیر هرزگرد فراهم گردد. کارشناسان پشتیبانی همواره در فرایند خرید آنلاین شیر هرزگرد برای انتخاب مناسب و مقرون به صرفه و مشاوره تخصصی محصولات در کنار شما خواهند بود. همچنین جهت خرید محصولات مرتبط به سایت اینرژی مراجعه فرمایید. برای ارتباط مستقیم با مشاوران فنی شرکت با کارشناسان ما تماس حاصل فرمایید. همچنین شرکت اینرژی از تمام تولید کنندگان و تامین کنندگان تجهیزات جایگاه سوخت و انبار داران تجهیزات استوک دعوت به همکاری می نماید.
پارامترهای مهم هنگام انتخاب و خرید شیر هرزگرد چه هستند؟
در هنگام خرید شیر هرزگرد حتماً پارامترهای کلیدی از قبیل سایز شیر، شعاع دهانه شیر، دمای عملیاتی، گشتاور کششی، نوع اتصالات و فشار سرد مکانیکی را بررسی کنید. باید مطمئن شوید که تمام این فاکتورها با مشخصات سیستم شما سازگار هستند.
از شیر هرزگرد برای چه پروژه‌هایی استفاده می‌کنند؟
شیر هرزگرد برای استفاده انعطاف پذیر است. زمانیکه بتوانید جهت لوله یا نازل توزیع را در سمت مناسب و کاملا انعطاف پذیر تنطیم کنید. کاربرد اصلی این شیر برای در سیستم‌های لوله کشی و صنعتی است.
انواع عملکرد شیر هرزگرد مناسب چه نوع فعالیت‌های صنعتی و کارگاهی است؟
از شیر هرزگرد سوینگ برای خطوط با جریان کم نوسان و سایز بزرگ استفاده می‌کنند. شیرهای مدل لیفت مناسب سیالات تمیز هستند. از شیرهای دیسکی نیز در فضاهای کوچک و محدود استفاده می‌کنند. یک مدل فنری نیز طراحی شده که برای جلوگیری از ضربه کارایی دارد.
شیر هرزگرد را کجا و چگونه نصب کنیم؟
انواع شیر هرزگرد را پس از پمپ و یا آب‌بند و حتی پس از تجهیزات در خطوط بازگشت سیالات نصب کنید. هنگام نصب حتماً به پیکان حک شده روی بدنه شیر که جهت جریان مجاز است، توجه کنید.
هنگام خرید شیر هرزگرد چه نکاتی را مد نظر قرار دهیم؟
در هنگام خرید شیر هرزگرد حتماً به جنس بدنه از نوع استیل و یا برنجی توجه کنید. برخی مدل‌ها دارای بدنه چدنی و یا PVC هستند. سایز ورودی و خروجی شیر، نوع طراحی فنری و یا سوینگ به همراه فشار کاری از جمله نکات مهم فنی هنگام خرید شیر هرزگرد هستند.
