کنترل ولو “(Valve control) تجهیز ابزار دقیقی (Instrumentation) است که برای تنظیم جریان مایعات مانند گاز، روغن، آب و بخار استفاده میشود. کنترل ولوها به عنوان یک عنصر نهایی نقش مهمی را در حلقه کنترلی ایفا میکنند که امروزه در صنعت بسیار رایج هستند.
اکچویتور یا عملگر دستگاهی است که وظیفه اجرای دستور کنترلی را دارد. مثلا باز کردن یک ولو، که در واقع این عمل ایجاد یک حرکت است برای همین به اکچویتورها عملگر یا محرک گفته میشود.
شیر یا ولو (valve) تجهیزی است که جریان یک سیال گاز، مایع، جامدات با رفتار شبیه به مایع را تنظیم (regulate)، هدایت (Direct) و یا کنترل (Control) میکند. ولوها اصولا جزو اتصالات لوله‌ها (pipe) به شمار می‌‌آیند.
همانطور که توضیح داده شد کنترل ولو ها در سیستم های ابزار دقیق از دو قسمت اصلی تشکل شده اند. در بخش عملگر، اجزای فنر و دیافراگم را داریم و در بخش ولو، ساقه و سماور (Plug) را داریم که با جا به جایی آنان وضعیت Control Valve تغییر می کند.
بدنه ولوها بسته به شرایط سرویس ، طرح لوله کشی و کاربرد دلخواه ، انواع یا سبک‌های مختلفی دارند. Control Valve دارای دو کلاس Linear Motion و Rotary Motion است:
یک کنترل ولو سیگنال کنترلی را از یک کنترلر مثلا PLC دریافت میکند و به کمک آن جریان را کنترل میکند. از آن جایی که سیگنال PLC الکتریکی است، معمولا Control Valve به یک مدار واسط نیاز دارد تا سیگنال الکتریکی را به کار تبدیل کند. یک کنترل ولو به روش زیر میتواند کار کند:
اکچویتور (Actuator) یکی از اجزای کلیدی کنترل ولو است که برای انجام دستورات کنترلی و تغییر وضعیت ولوها مورد استفاده قرار می‌گیرد. این دستگاه‌ها می‌توانند سیگنال‌های کنترلی را به حرکت فیزیکی تبدیل کنند تا جریان سیال را تنظیم کنند.
اکچویتورهای برقی از سیگنال‌های الکتریکی برای حرکت دادن ولو استفاده میکنند. این اکچویتورها معمولاً از یک موتور الکتریکی برای اعمال نیروی لازم جهت باز یا بسته کردن ولو بهره می‌برند. آنها به راحتی به سیستم‌های کنترل خودکار متصل شده و از طریق سیگنال‌های دیجیتال یا آنالوگ به کار گرفته می‌شوند. این نوع اکچویتور به دلیل عدم نیاز به سیالات اضافی مانند هوا یا روغن در فرآیندهای خود، به‌طور ویژه در محیط‌های خشک یا در جایی که تأمین منابع دیگر دشوار است، مورد استفاده قرار می‌گیرد.
اکچویتورهای برقی دقت بالایی در کنترل دارند و قادرند وضعیت ولو را با دقت زیادی تنظیم کنند. این دقت باعث میشود که برای کاربردهای پیچیده که نیاز به تنظیم دقیق دارند، مانند سیستم‌های تهویه مطبوع یا تولیدات شیمیایی، ایده‌آل باشند.
همچنین این نوع اکچویتورها برای کنترل از راه دور بسیار مناسب‌اند و می‌توانند به راحتی به سیستم‌های کنترل اتوماسیون متصل شوند. به علاوه، در مقایسه با اکچویتورهای پنوماتیک و هیدرولیکی، نیازی به منابع اضافی مانند کمپرسور هوا یا پمپ هیدرولیک ندارند که این امر هزینه‌های عملیاتی را کاهش می‌دهد.

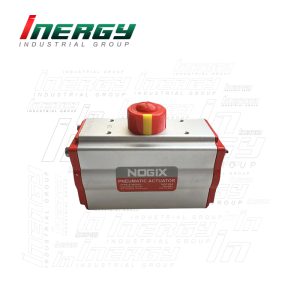

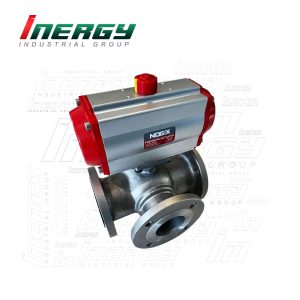

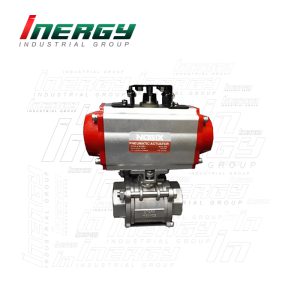

اکچویتورهای پنوماتیک از هوای فشرده برای تولید حرکت در ولوها استفاده میکنند. این نوع اکچویتورها در سیستم‌های پنوماتیکی قرار دارند و از فشار هوا برای حرکت دادن شیر کنترل استفاده میکنند. یکی از ویژگی‌های بارز اکچویتورهای پنوماتیک، سرعت بالا و قابلیت اعمال نیروی زیاد در مدت زمان کوتاه است. این نوع اکچویتور اغلب در فرآیندهای صنعتی استفاده میشود که نیاز به واکنش سریع و تنظیمات فوری دارند.
اکچویتورهای پنوماتیک به دلیل سرعت بالا و نیروی زیاد در زمان کوتاه، در فرآیندهایی که نیاز به سرعت واکنش بالا دارند، مانند سیستم‌های اتوماسیون صنعتی یا خطوط تولید، بسیار مناسب هستند. همچنین این نوع اکچویتورها برای سیستم‌های بزرگ که نیاز به نیروهای زیاد دارند، عملکرد مناسبی دارند. در ضمن، این اکچویتورها به‌خوبی در دماهای مختلف و شرایط محیطی متغیر عمل میکنند و به‌طور کلی از نظر نگهداری ساده‌تر از سایر انواع اکچویتورها هستند.
اکچویتورهای هیدرولیکی از مایعات تحت فشار، معمولاً روغن، برای ایجاد حرکت در شیرهای کنترل استفاده میکنند. این نوع اکچویتورها در سیستم‌هایی که نیاز به نیروی زیاد در فضای محدود دارند، به‌ویژه در صنایع سنگین مانند نفت و گاز، نیروگاه‌ها، و تجهیزات کشاورزی استفاده می‌شوند. اکچویتورهای هیدرولیکی قادرند نیروی بیشتری را نسبت به پنوماتیک یا برقی تولید کنند و می‌توانند برای کنترل ولوهایی با اندازه بزرگ یا فشارهای بالا به کار گرفته شوند.
اکچویتورهای هیدرولیکی دارای توانایی تولید نیروی بسیار بالا در مقایسه با دیگر انواع اکچویتورها هستند. این ویژگی آنها را برای استفاده در فرآیندهایی که نیاز به نیروی زیاد دارند، مانند سیستم‌های هیدرولیک در ماشین‌آلات صنعتی یا تجهیزات سنگین، بسیار مناسب میکند. علاوه بر این، این اکچویتورها در شرایط فشار بالا عملکرد خوبی دارند و در کاربردهایی که نیاز به دقت و نیروی زیاد است، عملکرد مناسبی دارند.
جدول مراحل عملکرد کنترل ولوها
| مراحل عملکرد | توضیح عملکرد |
|---|---|
| دریافت سیگنال کنترلی | کنترل ولو سیگنال الکتریکی یا پنوماتیکی را از کنترلر دریافت می کند. |
| فعال سازی عملگر | عملگر (Actuator) با توجه به سیگنال دریافتی، شیر را باز یا بسته می کند. |
| تنظیم موقعیت شیر | پوزیشنر موقعیت دقیق شیر را نسبت به مقدار مطلوب تنظیم می کند. |
| کنترل جریان سیال | با تغییر موقعیت شیر، میزان جریان عبوری از لوله تنظیم می شود. |
| پاسخ به تغییرات فرآیند | کنترل ولو به تغییرات فشار، دما یا سطح پاسخ داده و جریان را متناسب تنظیم می کند. |
Control Valve در کاربردهای مختلفی استفاده میشود چراکه اهداف مختلفی برای استفاده از آنان وجود دارد و از عناصر مهم سیستم‌های کنترل صنعتی به شمار می‌‌روند. به طور کلی ، آنها با تغییر اندازه مقدار سیال عبوری که بر اساس سیگنال‌های کنترل کننده به آنها می‌‌رسد، سرعت مایعات مانند مواد شیمیایی ، گازها یا بخار را کنترل میکنند.
با تعیین سرعت عبور مواد می‌توان مشخصه‌هایی از فرآیند مانند فشار یا دما را کنترل کرد. هر کارخانه تولیدی از صدها حلقه کنترلی مختلف برای تولید محصولات خود استفاده میکند. در همه حلقه‌ها با اندازه گیری پارامترهای فیزیکی به کمک سنسور و ارجاع آن به کنترل کننده و پردازش اطلاعات، سیگنال کنترلی آماده میشود.
اما یکی از اجزای سیستم‌های کنترلی که غیرقابل انکار است، اغتشاش (Disturbance) است؛ که میتواند روند کنترلی سیستم ما را با مشکل رو به رو کند. اغتشاش شامل هر عامل بیرونی و یا محیطی است که بر عملکرد مطلوب سیستم کنترلی تاثیر می‌‌گذارد. اما هنگام مواجهه با اغتشاش چه باید کرد؟
یکی از استراتژی‌های مهم برگرداندن متغیر‌ها به مقداری است که آنها قبل از ورود اغتشاش به سیستم و مختل کردن آن داشته اند، است. این استراتژی معمولا توسط Control Valve انجام می‌گردد. به عنوان مثال اگر فشار یک سیال زیاد شود ممکن است باعت انفجار شود یا اگر دما بیش از حد زیاد شود ممکن است باعث تولید محصول معیوب شود.
در برخی از کاربرد‌ها، از انواع Control Valve در حالت‌های fail-close و fail-open در شرایط اضطراری استفاده میشود.
این شیر در خطوط انتقال صنایع مختلف به عنوان شیر کنترل نهایی مورد استفاده قرار می گیرد. از جمله این صنایع عبارتند از:
در طی یک فرآیند می خواهیم فشار بخار را تنظیم کنیم. با گرفتن فیدبک به کمک سنسور فشار و ارجاع آن به کنترلر و پوزیشنر ، سیگنال مورد نیاز جهت کنترل فشار به کنترل ولو ارسال میشود تا دستورات را اعمال کند.

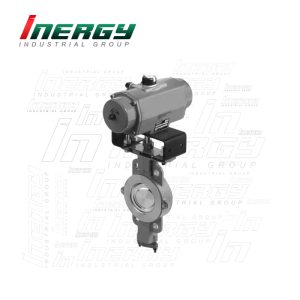

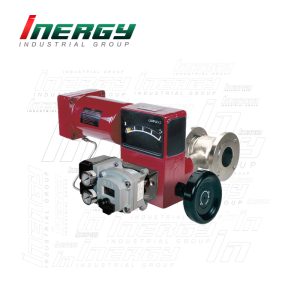

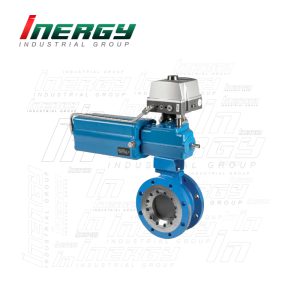

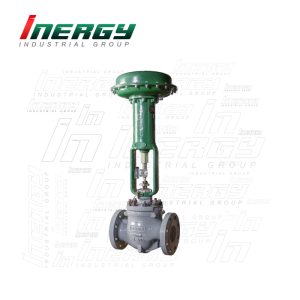

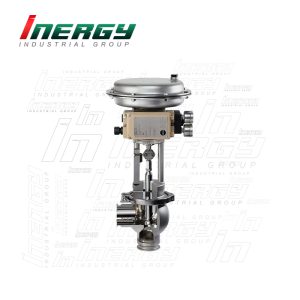

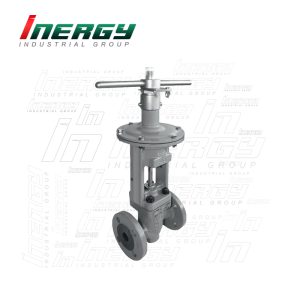

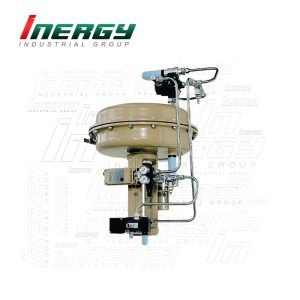

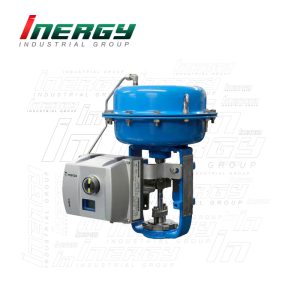

فروشگاه اینترنتی اینرژی به عنوان جامع ترین و تخصصی‌ترین فروشگاه Control Valve ابزار دقیق با ارائه تنوع زیاد در انواع کنترل ولو، همواره در ایران پیشتاز بوده است. شما می‌‌توانید Control Valve و مشخصات فنی آنها را در این وب سایت مشاهده نمایید.همچنین برای اطلاع از قیمت روز محصولات با کارشناسان پشتیبانی اینرژی در تماس باشید.
منظور از کنترل ولو چیست و چه تفاوتی با شیرهای معمولی دارد؟
کنترل ولو یا شیر کنترل ابزاری برای تنظیم خودکار جریان سیال در فرآیندهای صنعتی است. این شیر با دریافت سیگنال از کنترلر، میزان باز و بسته بودن مسیر عبور سیال را تنظیم می کند. تفاوت اصلی این ولو با سایر ولوها در نحوه کنترل مسیر بوده که به صورت برقی، پنوماتیکی یا هیدرولیکی است؛ در حالی که برای تغییر وضعیت ولوهای معمولی نیاز به اپراتور و نیروی دستی است.
اجزای اصلی کنترل ولو چیست؟
کنترل ولوها دارای سه بخش اصلی بدنه (Body)، عملگر (Actuator) و پوزیشنر (Positioner) هستند. بدنه ولو مسیر عبور سیال را در بر دارد، عملگر وظیفه حرکت دادن اجزا را داشته و پوزیشنر نیز موقعیت دقیق شیر را تنظیم می کند.
کنترل ولو چگونه کار می کند؟
تمامی کنترل ولوها با دریافت سیگنال الکتریکی یا پنوماتیکی، عملگر شیر را فعال کرده و مسیر عبور سیال را باز یا بسته می کنند. این فرآیند باعث کنترل فشار، دما یا سطح سیال درون مخازن می شود.
چند نوع کنترل ولو وجود دارد؟
کنترل ولوها به سه دسته پنوماتیکی، الکتریکی و هیدرولیکی تقسیم می شوند. نوع پنوماتیکی آن ها به دلیل مزایای از جمله سرعت عمل بالا و مکانیزم ساده تر رایج تر بوده و تنها به هوای فشرده نیاز دارد.
کاربرد کنترل ولو در صنعت چیست؟
از جمله مهم ترین کاربردهای انواع کنترل ولو می توان به صنایع نفت، گاز، پتروشیمی و نیروگاهی و به منظور تنظیم دقیق دبی و فشار سیال اشاره کرد.
