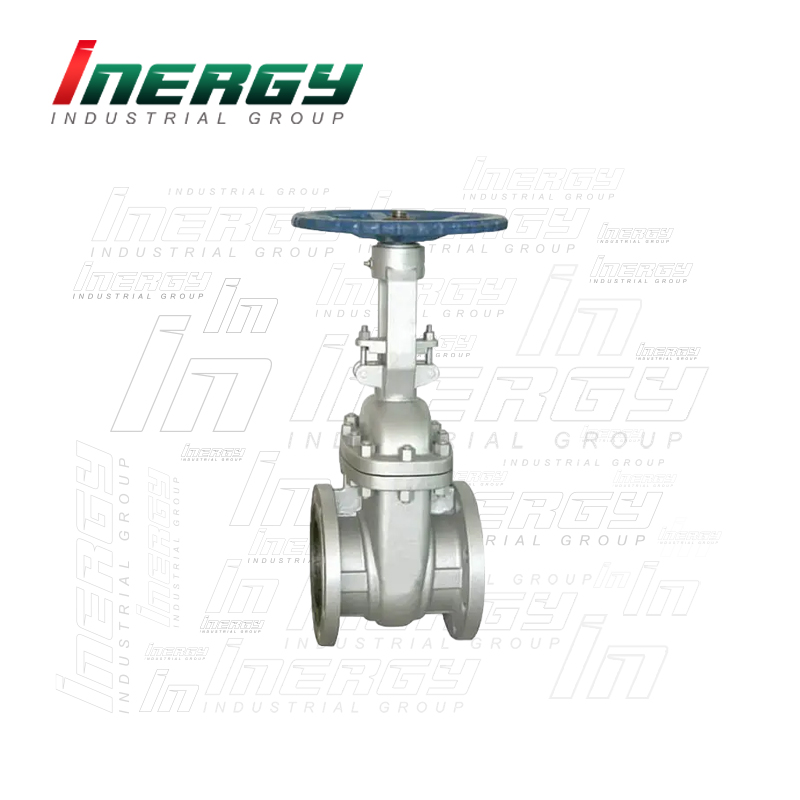

شیر کشویی ORION کلاس 150
ویژگی های شیر کشویی اوریون class 150
- هریک از قطعات آن قابل تعمیر و تعویض
- قابل استفاده برای سیالات مختلف، با فشارهای متفاوت
- آب‌بندی به‌طور دقیق و کامل در دو طرف دیسک آن
- دارای امکان نصب عملگر برای اتومات شدن
- تولید و مونتاژ توسط دستگاه‌های پیشرفته
- طول عمر کاری بالا
- عمل قطع و وصل مسیر سیال در فشارهای بالا را، با دقت و سرعت مناسبی انجام می‌دهد.
- دارای استحکام کششی بالا
- روش نصب و کاربری آسان
- سختی بالا
- مقاوم در برابر خوردگی
- ساخت ایتالیا
4.400.000 تومان | 5.600.000 تومان
آماده ارسال
- تحویل اکسپرس
- ضمانت بازگشت
- پرداخت در محل
- ضمانت اصل بودن
- ارسال به تمام نقاط
معرفی
شیر کشویی اوریون که اسم‌های دیگری مانند گیت ولو اوریون و شیر دروازه‌ای اوریون دارد؛ ساخت کشور ایتالیا است. این محصول براساس استاندارد API600 طراحی شده و با جنس‌های استنلس استیل و فولاد ریخته‌گری تولید می‌گردد. شیرهای کشویی اوریون با نوع اتصال فلنجی در کلاس‌های 150,300,600,900,1500,2500 تولید می‌شوند.
شیر کشویی ORION کلاس 150 که در گروه شیرآلات صنعتی و تاسیساتی طبقه‌‌بندی می‌شود؛ جزء شیرهای ON/OFF و از دسته شیرآلات قطع و وصل سیال است. در این نوع شیرها، از طریق باز و بسته کردن یا انسداد نسبی جریان مایعات، جریان و فشار را تنظیم، کنترل یا هدایت می‌کنند.
به‌طورکلی شیر کشویی ORION کلاس 150، در سیستم‌هایی که جریان آن به‌طور دائمی باز یا بسته می‌شود، کاربرد دارد و برای کنترل میزان جریان عبوری قابل استفاده نیست. از این نوع شیرآلات، در صنایع بسیار حساس و در پایپینگ خطوط لوله با فشار و دمای بالا استفاده می‌شود.
این شیر کشویی در صنایعی مانند صنایع نفت و گاز، کارخانه‌های فولاد، صنایع غذایی و داروسازی، تجهیزات دریایی، صنایع شیمیایی، نیروگاه‌ها، صنعت کاغذ، کندانسورها و مبدل‌های حرارتی، پایپینگ خطوط روغن و بخار داغ، پتروشیمی و… استفاده می‌شوند.
کارخانجات اوریون (ORION) واقع در کشور ایتالیا است که محصولاتی همچون: انواع شیرآلات پایپینگ مانند شیر کشویی (GATE VALVE)، شیر سوزنی (GLOBE VALVE) و… را با بالاترین کیفیت تولید می‌کند. این محصولات، با آخرین تجهیزات روز و تحت آزمایشات دقیقی تولید و عرضه می‌شوند. این شرکت در زمینه تولیدات نفت، گاز، روغن، بخار و… حدود 70 سال سابق دارد.
ویژگی های شیر کشویی ORION کلاس 150
- هریک از قطعات آن قابل تعمیر و تعویض
- قابل استفاده برای سیالات مختلف، با فشارهای متفاوت
- آب‌بندی به‌طور دقیق و کامل در دو طرف دیسک آن
- دارای امکان نصب عملگر برای اتومات شدن
- تولید و مونتاژ توسط دستگاه‌های پیشرفته
- طول عمر کاری بالا
- عمل قطع و وصل مسیر سیال در فشارهای بالا را، با دقت و سرعت مناسبی انجام می‌دهد.
- دارای استحکام کششی بالا
- روش نصب و کاربری آسان
- سختی بالا
- مقاوم در برابر خوردگی
- ساخت ایتالیا
مشخصات فنی شیر کشویی ORION کلاس 150
- جنس بدنه: کربن یا فولاد ضد زنگ
- نوع عملگر: دستی و گیربکسی
- نوع اتصال: فلنجی
- جنس فلنج: فولاد
- جنس پیچ و مهره درپوش: فولاد آلیاژی مطابق با استاندارد ASME VIII DIV 1
- طراحی فلنج: مطابق با استانداردهای ASME B16.5 و ASME B16.47
- طراحی شیر: مطابق استاندارد API600
- ابعاد: مطابق استاندارد ASME B16.10
- فشار کاری: برطبق استاندارد ASME B16.34
- تست شده با استاندارد API 598
- فلنج بدنه در کلاس 150، بیضی شکل است.
نحوه عملکرد شیر کشویی ORION کلاس 150
در شیر کشویی اوریون حرکت دیسک مشابه یک گیوتین عمل کرده و عمود بر جریان خواهد بود و با باز شدن کشویی، بلافاصله سیال به میزان درصد باز شدن آن، طبق یک الگوی غیرخطی در لوله جریان پیدا می‌کند.
آب‌بندی در این شیر کشویی، در داخل شیر، به‌شکل رینگی و در بیرون آن توسط گسکت اسپیرال وند و لاستیکی که در فلنج وجود دارد است. همچنین بونت شیر، با کیفیت بسیار بالایی صورت می‌گیرد. بخش استم، عمل آب‌بند کردن را انجام می‌دهد که از قسمت‌های سیت، آب‌بند دیسک و بک سیت بوشینگ تشکیل می‌شود.
ابعاد شیر کشویی ORION کلاس 150

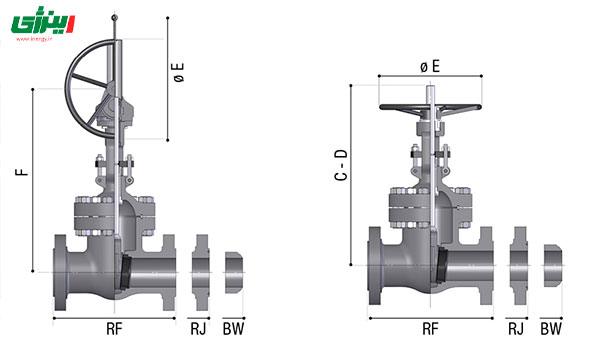

شکل1- ابعاد شیر کشویی ORION کلاس 150
جدول1- مشخصات فنی سایز های مختلف شیر کشویی ORION کلاس 150
| سایز(اینچ) | 2” | 2.1/5” | 3” | 4” | 6” | 8” | 10” | 12” | 14” |
| RF | 178 | 190 | 203 | 229 | 267 | 292 | 330 | 356 | 381 |
| RJ | 191 | 203 | 216 | 242 | 280 | 305 | 343 | 369 | 394 |
| BW | 216 | 241 | 282 | 305 | 403 | 419 | 457 | 502 | 572 |
| C-closed | 357 | 415 | 445 | 556 | 712 | 862 | 1.020 | 1.178 | 1.318 |
| D-open | 417 | 490 | 530 | 671 | 877 | 1.082 | 1.290 | 1.498 | 1.676 |
| E | 204 | 204 | 254 | 305 | 356 | 406 | 457 | 502 | 610 |
| F | / | / | / | / | / | / | / | / | / |
| وزن تقریبی (Kg) | |||||||||
| FLANGED | 18 | 30 | 32 | 52 | 85 | 131 | 216 | 348 | 391 |
| BW | 14 | 24 | 27 | 43 | 77 | 123 | 203 | 339 | 370 |
| سایز(اینچ) | 16” | 18” | 20” | 22” | 24” | 26” | 28” | 30” | 32” |
| RF | 406 | 432 | 457 | 483 | 508 | 559 | 610 | 610 | 660 |
| RJ | 419 | 445 | 470 | 496 | 521 | / | / | / | / |
| BW | 610 | 660 | 711 | 762 | 813 | 864 | 914 | 914 | 965 |
| C-closed | 1.440 | 1.608 | 1.768 | 1.940 | 2.064 | 2.220 | 2.375 | 2.518 | 2.620 |
| D-open | 1.850 | 2.069 | 2.271 | 2.492 | 2.680 | 2.876 | 3.092 | 3.281 | 3.435 |
| E | 610 | BG | BG | BG | BG | BG | BG | BG | BG |
| F | / | 1.779 | 1.868 | 1.957 | 2.046 | 2.135 | 2.312 | 2.488 | 2..606 |
| وزن تقریبی (Kg) | |||||||||
| FLANGED | 468 | 570 | 760 | 880 | 1.050 | 1.453 | 1.650 | 1.956 | 2.200 |
| BW | 443 | 558 | 736 | 910 | 1.035 | 1.329 | 1.635 | 1.806 | 2.095 |
| سایز(اینچ) | 34” | 36” | 38” | 40” | 42” | 44” | 46” | 48” | 50” |
| RF | 711 | 711 | 762 | 762 | 787 | 826 | 864 | 864 | 940 |
| RJ | / | / | / | / | / | / | / | / | / |
| BW | 1.016 | 1.016 | 1.067 | 1.067 | 1.067 | / | / | / | / |
| C-closed | 2.970 | 2.970 | 3.228 | 3.228 | 3.372 | 3.558 | 3.630 | 3.702 | 3.915 |
| D-open | 3.876 | 3.876 | 4.228 | 4.228 | 4.415 | 4.685 | 4.799 | 4.912 | 5.188 |
| E | BG | BG | BG | BG | BG | BG | BG | BG | BG |
| F | 2.701 | 2.878 | 3.054 | / | 3.402 | 3.574 | 3.747 | 3.773 | 3.916 |
| وزن تقریبی (Kg) | |||||||||
| FLANGED | 2.741 | 3.060 | 3.770 | 4.000 | 4.420 | 5.400 | 6.620 | 6.850 | 7.605 |
| BW | 2.665 | 2.850 | 3.430 | 3.665 | 4.070 | 5.886 | 6.120 | 6.350 | 7.060 |
| سایز(اینچ) | 52” | 54” | 56” | 58” | 60” | 66” | |||
| RF | 1.016 | 1.067 | 1110 | 1.140 | 1.168 | 1.270 | |||
| RJ | / | / | / | / | / | / | |||
| BW | / | / | / | / | / | / | |||
| C-closed | 4.127 | 4.305 | 4.305 | 4.550 | 4.691 | 5.156 | |||
| D-open | 5.462 | 5.693 | 5.693 | 5.980 | 6.196 | 6.823 | |||
| E | BG | BG | BG | BG | BG | BG | |||
| F | 4.059 | 4.303 | 4.346 | 4.489 | 4.632 | 5.057 | |||
| وزن تقریبی (Kg) | |||||||||
| FLANGED | 8.360 | 9360 | 10.360 | 11.360 | 11.200 | 14.500 | |||
| BW | 7.770 | 9750 | 9.750 | 10.740 | 10.467 | 13.551 | |||
اجزا شیر کشویی ORION کلاس 150

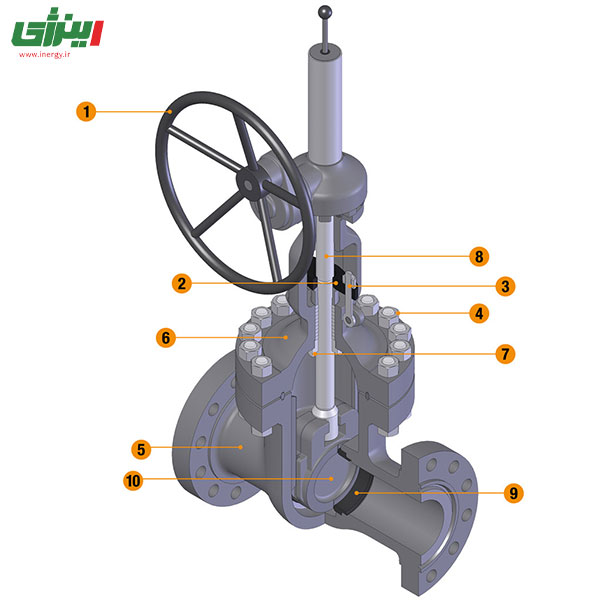

شکل 2- شیر کشویی اوریون کلاس 150
مطابق شکل بالا اجزا این شیر کشویی ORION کلاس 150 عبارتند از:
-
- فلکه
- گسکت
- اهرم کمکی
- مهره
- بدنه
- بونت
- پکینگ
- استم
- سیت و رینگ
- دیسک
لیست قیمت شیر کشویی ORION کلاس 150
| شرح | قیمت(تومان) |
| قیمت گیت ولو ORIONسایز 2اینچ کلاس 150 | 4.400.000 |
| قیمت گیت ولو ORIONسایز 2.5 اینچ کلاس 150 | 5.500.000 |
| قیمت گیت ولو ORIONسایز 3اینچ کلاس 150 | 5.600.000 |
| قیمت گیت ولو ORIONسایز 4اینچ کلاس 150 | 8.300.000 |
| قیمت گیت ولو ORIONسایز 5اینچ کلاس 150 | 11.500.000 |
| قیمت گیت ولو ORIONسایز 6اینچ کلاس 150 | 13.500.000 |
| قیمت گیت ولو ORION سایز 8اینچ کلاس 150 | 21.500.000 |
| قیمت گیت ولو ORIONسایز 10اینچ کلاس 150 | 34.500.000 |
| قیمت گیت ولو ORION سایز 12اینچ کلاس 150 | تماس بگیرید |
| قیمت گیت ولو ORION سایز 14اینچ کلاس 150 | تماس بگیرید |
| قیمت گیت ولو ORION سایز 16اینچ کلاس 150 | تماس بگیرید |
| قیمت گیت ولو ORION سایز 18اینچ کلاس 150 | تماس بگیرید |
| قیمت گیت ولو ORION سایز 20اینچ کلاس 150 | تماس بگیرید |
| قیمت گیت ولو ORIONسایز 24اینچ کلاس 150 | تماس بگیرید |
